سلام به همه دوستان و همراهان اسمارت کامپ! امیدواریم حال همه شما خوب باشه. در این مقاله، قصد داریم به شما توضیحات مفصلی درباره ترانزیستور NPN به شماره BC547 ارائه کنیم. این یک ترانزیستور پیوند دوقطبی NPN (BJT) است که عمدتاً برای سوئیچینگ و تقویت جریان استفاده می شود.

حداکثر بهره جریان آن حدود 800 است. بنابراین، اجازه دهید یک مرور کلی از BC 547 داشته باشیم.

مقدمه ای بر BC547

BC547 یک ترانزیستور پیوند دوقطبی 3 پایه ای NPN (BJT) است که بیشتر برای اهداف سوئیچینگ و تقویت جریان استفاده می شود.

پایه های BC547 (ترمینال های در دسترس) از چپ به راست به صورت زیر است:

کلکتور.

بیس.

امیتر.

بسته به ولتاژ اعمال شده در ترمینال بیس، BC547 می تواند در دو حالت به نام های زیر عمل کند:

بایاس مستقیم.

بایاس معکوس

BC547 به صورت بایاس معکوس

اگر ترمینال بیس به زمین (0 ولت) متصل باشد، کلکتورو امیتر به عنوان یک سوئیچ باز عمل می کنند و گفته می شود که ترانزیستور به صورت Reverse Biased عمل می کند.

در حالت بایاس معکوس، جریانی از ترانزیستور عبور نمی کند.

BC547 به صورت بایاس مستقیم

اگر یک سیگنال HIGH (معمولا 5 ولت) در ترمینال بیس اعمال شود، کلکتور و امیتر شروع به کار به عنوان یک سوئیچ بسته می کنند و گفته می شود که ترانزیستور به صورت Forward Biased عمل می کند.

در حالت بایاس مستقیم (رو به جلو)، جریان از کلکتور به امیتر جاری می شود.

حداکثر حد جریان کلکتور BC547  110میلی آمپر است، بنابراین بار باید کمتر از آن باشد.

حالا بیایید نگاهی به دیتاشیت BC547 بیندازیم:

برگه داده BC547

اگر می خواهید اطلاعات دقیقی در مورد هر قطعه الکترونیکی کسب کنید، باید برگه اطلاعات آن را مطالعه کنید.

با کلیک بر روی دکمه زیر می توانید دیتاشیت BC547 را دانلود کنید:

حال، بیایید نگاهی به پایه بندی BC547 بیندازیم:

پایه بندی BC547

BC547 در مجموع از 3 پایه تشکیل شده است که به نام های: Collector(C)، Base(B) و Emitter(E) نامگذاری شده اند.

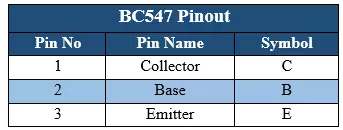

تمام این سه پایه به همراه نمادهایشان در جدول زیر نشان داده شده است:

پیکربندی پایه های BC547

نمودار پیکربندی پایه ها با برچسب مناسب BC 547 به همراه انیمیشن آن در شکل زیر نشان داده شده است.

اصول کاری ترانزیستور BC547

همانطور که می دانیم BC547 یک ترانزیستور NPN است، بنابراین در طراحی آن، یک ناحیه P (Base) بین دو ناحیه از نوع N قرار می گیرد.

در مرز P و N، یک منطقه تخلیه ایجاد می شود که جریان حامل های بار را از یک منطقه به منطقه دیگر مسدود می کند.

هنگامی که ولتاژ ورودی در ترمینال بیس آن اعمال می شود، مقداری جریان از بیس به امیتر جاری می شود و جریان را در کلکتور کنترل می کند.

ولتاژ بین بیس و امیتر (VBE)، در امیتر منفی و در ترمینال بیس برای ساخت NPN آن مثبت است.

قطبیت ولتاژهای اعمال شده برای هر اتصال در شکل زیر نشان داده شده است:

رتبه بندی BC547

رتبه بندی جریان، توان و ولتاژ BC547 به همراه مقادیر آنها و واحدهای System International (SI) در جدول زیر ارائه شده است.

علاوه بر این، دمای ذخیره سازی و همچنین دمای عملیاتی ترانزیستور BC 547 نیز در جدول زیر آورده شده است.

مشخصات حرارتی BC547

مشخصات حرارتی مرتبط با BC 547 همراه با مقادیر معمولی در جدول زیر ارائه شده است.

کاربردهای BC547

کاربردهای زیادی در ارتباط با BC547 وجود دارد، تعدادی از کاربردهای اصلی در زیر آورده شده است.

BC547 می تواند برای اهداف سوئیچینگ استفاده شود.

ما همچنین می توانیم از آن برای اهداف تقویت استفاده کنیم.
