سلام بر دوستان و همراهان اسمارت کامپ! امیدواریم حالتون کاملا خوب باشه. در این مقاله، بحث مفصلی راجع به ماسفت قدرت به شماره 75N75 ارائه خواهیم کرد. 75N75 اساساً یک ترانزیستور اکسید فلز اثر میدان (MOSFET) است. ماسفت ترانزیستوری است که اغلب در دستگاه های الکترونیکی برای اهداف تقویت و سوئیچینگ سریع استفاده می شود. ماسفت از چهار پایه مختلف تشکیل شده است. این پایه ها به ترتیب شامل ترمینال بدنه، سورس، درین و گیت می باشند. دو نوع ترانزیستور متفاوت وجود دارد، یعنی ترانزیستور کانال P و ترانزیستور کانال N. ترانزیستور 75N75 یک ماسفت کانال N است. این ترانزیستوربه طور ویژه برای کاهش بار گیت و ظرفیت ورودی طراحی شده است. بیشتر برای اهداف سوئیچینگ سریع استفاده می شود. بنابراین در صنعت مخابرات و کامپیوتر می توان از آن به عنوان سوئیچ اولیه در مبدل های DC به DC با فرکانس بالا استفاده کرد. دارای چندین ویژگی مختلف از جمله کاربردهای سوئیچینگ سریع، بار کم گیت، ظرفیت انتقال معکوس بسیار کم، استحکام بالا و بسیاری موارد دیگر است. کاربردهای واقعی زیادی از جمله دستگاه های سوئیچینگ سریع و همچنین تقویت کننده های عمومی (GP) دارد. جزئیات بیشتر در مورد اصول اولیه 75N75 و ویژگی ها و کاربردهایش در ادامه این آموزش داده خواهد شد.

مقدمه ای بر 75N75

75N75 اساساً یک ترانزیستور اثر میدانی اکسید فلزی (MOSFET) با کانالN  است. بیشتر در کاربردهای سوئیچینگ استفاده می شود. قطعه ای کم هزینه با راندمان بالاتر و به راحتی در بازار موجود است. این قطعه الکترونیک دارای سه ترمینال یا پایه اصلی به نام های سورس، درین و گیت می باشد. سورس با S، درین با D و گیت با G نشان داده می شود. طراحی آن به گونه ای است که بار گیت و ظرفیت ورودی را کاهش می دهد. از کاربردهای اصلی آن می توان به سوئیچینگ سریع و تقویت کننده های عمومی اشاره کرد. 75N75در شکل زیر آورده شده است.

1. پایه های 75N75

این ترانزیستور در مجموع دارای سه (3) پایه است.

هر پایه دارای عملکردهای مختلفی برای انجام است.

هر سه پایه به همراه نام آنها در جدول ارائه شده در شکل زیر آمده است.

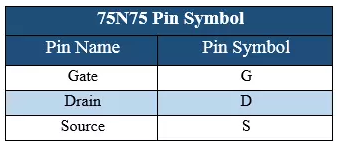

2. نمادهای پایه 75N75

نمادهای متفاوتی به هر پین بر اساس حرف اول نام آن اختصاص داده می شود.

تمام نمادهای مربوط به نام آنها در جدول نشان داده شده در شکل زیر ارائه شده است.

3. نمایش نمادین 75N75

نمایش نمادین هر وسیله الکترونیکی به ما کمک می کند تا عملکردهای داخلی آن دستگاه خاص را بهتر درک کنیم.

نمایش نمادین 75N75 در شکل زیر نشان داده شده است.

4. پایه بندی 75N75

برای درک بهتر پیکربندی پایه های هر قطعه الکترونیکی، باید به نمودار پایه بندی آن نگاهی بیندازیم.

در شکل بالا برای درک بهتر انیمیشن 75N75، سمبل و ساختار اصلی آن را مشاهده می کنید.

5. رتبه بندی 75N75

دانستن نیازهای برق یک قطعه الکترونیکی در هنگام استفاده از آن برای عملکردهای مناسب آن الزامی است.

رتبه‌بندی‌ها به ما در مورد نیازهای توان هر قطعه الکترونیکی کمک می‌کنند.

رتبه بندی 75N75 در جدول ارائه شده در شکل زیر ذکر شده است.

6. ویژگی های 75N75

ویژگی های هر دستگاه پارامترهای کلیدی آن است که می تواند یک دستگاه را بر اساس منحصر به فرد بودن محبوب تر کند.

ویژگی های مختلف مرتبط با 75N75 در جدول ارائه شده در شکل زیر ارائه شده است.

7. کاربردهای 75N75

اکثر دستگاه های الکترونیکی بر اساس کاربردهای واقعی خود در بازار معروف هستند.

بنابراین می‌توان گفت کاربردها در کنار ویژگی‌ها نیز نقشی حیاتی در محبوبیت هر وسیله الکترونیکی دارند.

کاربردهای مرتبط با 75N75 در جدول نشان داده شده در شکل زیر فهرست شده اند.
