سلام بر دوستان و همراهان اسمارت کامپ! امیدواریم حالتون کاملا خوب باشه. در این مقاله، بحث مفصلی راجع به ترانزیستور دوقطبی BJT قدرت به شماره 2sc3320 ارائه خواهیم کرد. 2sc3320 اساساً یک ترانزیستور BJT منفی مثبت منفی (NPN) است. ترانزیستور قدرت در واقع ترانزیستوری است که تحمل ولتاژ و جریان (توان) معینی را دارد. این ترانزیستور از سه پایه مختلف تشکیل شده است. این پایه ها به ترتیب شامل ترمینال بیس، کلکتور و امیتر می باشند. دو نوع ترانزیستور متفاوت وجود دارد، یعنی ترانزیستور NPN و ترانزیستور PNP. ترانزیستور 2sc3320 یک ماسفت NPN است. این یک قطعه الکترونیکی کارآمد با راندمان بالاتر است که در بازار با هزینه کم موجود است. این قطعه الکترونیکی به دلیل مقرون به صرفه بودن و ویژگی های منحصر به فرد آن در بین ترانزیستورهای مشابه محبوبیت بیشتری دارد. در بسته های TO-3PN موجود است. ویژگی های متفاوتی دارد که به همین دلیل در بازار شهرت دارد. از جمله این ویژگی ها می توان به قابلیت کنترل ولتاژ بالا، قابلیت سوئیچینگ با سرعت بالا/سریع اشاره کرد. علاوه بر این، قابلیت اطمینان بالاتر اصلی ترین و رایج ترین ویژگی آن است که آن را از ترانزیستورهای استاندارد متمایز می کند. دامنه وسیع تری از حوزه کاربرد خود را دارد که شامل تقویت کننده های قدرت عمومی (GP)، اینورترهای فرکانس بالا، رگولاتورهای سوئیچینگ، مولدهای اولتراسونیک و بسیاری موارد دیگر می شود. جزئیات بیشتر در مورد اصول اولیه 2sc3320و ویژگی ها و کاربردهایش در ادامه این آموزش داده خواهد شد.

مقدمه ای بر 2sc3320

2SC3320 یک ترانزیستور NPN است یعنی فلش امیتر آن در نمایش نمادین آن به سمت خارج از ساختار هدایت می شود. نمایش نمادین آن در زیر آورده شده است. این ترانزیستور یک تقویت کننده قدرت است که می تواند سطح قدرت خاصی را مدیریت کند. این ترانزیستور یک ترانزیستور سیلیکونی است که این روزها با قیمت پایین در بازار موجود است. همانطور که در زیر توضیح داده شده است دارای سه پایانه است. از ویژگی های آن می توان به قابلیت اطمینان بالا، ولتاژ بالا، سوئیچینگ سرعت سریع و موارد دیگر اشاره کرد. کاربرد واقعی آن عبارتند از رگولاتورهای سوئیچینگ، تقویت کننده های هدف عمومی، اینورترهای با فرکانس های بالاتر، مولدهای اولتراسونیک و غیره. 2sc3320 در شکل زیر آورده شده است.

1. پایه های 2sc3320

این ترانزیستور در مجموع دارای سه (3) پایه است.

هر پایه دارای عملکردهای مختلفی برای انجام است.

هر سه پایه به همراه نام آنها در جدول ارائه شده در شکل زیر آمده است.

2. نمادهای پایه 2sc3320

نمادهای متفاوتی به هر پین بر اساس حرف اول نام آن اختصاص داده می شود.

تمام نمادهای مربوط به نام آنها در جدول نشان داده شده در شکل زیر ارائه شده است.

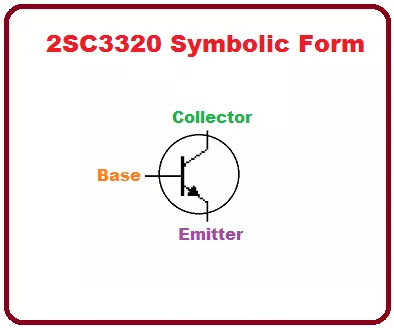

3. نمایش نمادین 2sc3320

نمایش نمادین هر وسیله الکترونیکی به ما کمک می کند تا عملکردهای داخلی آن دستگاه خاص را بهتر درک کنیم.

نمایش نمادین 2sc3320 در شکل زیر نشان داده شده است.

4. پایه بندی 2sc3320

برای درک بهتر پیکربندی پایه های هر قطعه الکترونیکی، باید به نمودار پایه بندی آن نگاهی بیندازیم.

در شکل بالا برای درک بهتر انیمیشن 2sc3320، سمبل و ساختار اصلی آن را مشاهده می کنید.

5. رتبه بندی 2sc3320

دانستن نیازهای برق یک قطعه الکترونیکی در هنگام استفاده از آن برای عملکردهای مناسب آن الزامی است.

رتبه‌بندی‌ها به ما در مورد نیازهای توان هر قطعه الکترونیکی کمک می‌کنند.

رتبه بندی 2sc3320 در جدول ارائه شده در شکل زیر ذکر شده است.

6. ویژگی های 2sc3320

ویژگی های هر دستگاه پارامترهای کلیدی آن است که می تواند یک دستگاه را بر اساس منحصر به فرد بودن محبوب تر کند.

ویژگی های مختلف مرتبط با 2sc3320 در جدول ارائه شده در شکل زیر ارائه شده است.

7. کاربردهای 2sc3320

اکثر دستگاه های الکترونیکی بر اساس کاربردهای واقعی خود در بازار معروف هستند.

بنابراین می‌توان گفت کاربردها در کنار ویژگی‌ها نیز نقشی حیاتی در محبوبیت هر وسیله الکترونیکی دارند.

کاربردهای مرتبط با 2sc3320 در جدول نشان داده شده در شکل زیر فهرست شده اند.
