معرفی تراشه اپتوکوپلر(Opto Coupler) به شماره PC817

سلام به همه دوستان و همراهان اسمارت کامپ! امیدواریم حال همه شما خوب باشه. در این مقاله قصد داریم در مورد تراشه اپتوکوپلر به شماره PC817 توضیحات مفصلی را ارائه دهیم. PC-817 همچنین به عنوان اپتوکوپلر / اپتوایزولاتور شناخته می شود. این تراشه از دیود مادون قرمز (IRED) تشکیل شده است. این دیود مادون قرمز IRED به صورت نوری و نه الکتریکی به یک ترانزیستور نوری متصل می شود. در بسته بندی چهار (4) پین بسته شده است. این بسته معمولاً به دو شکل مختلف موجود است. اولین مورد گزینه فاصله پایه ها عریض (Pb) و دومی گزینه شکل پایه ها SMT  است. PC 817 دارای یک LED داخلی و یک ترانزیستور نوری است. بیس ترانزیستور نوری زمانی فعال می شود که LED نور را روی آن ساطع کند. خروجی به دست آمده را می توان به دو فرمت امیتر مشترک یا کلکتور مشترک دسته بندی کرد. اما پیکربندی آن بیشتر به صورت امیتر مشترک است. اگر LED نوری از خود ساطع نکند، ترانزیستور خاموش می ماند و از این رو هیچ خروجی توسط اپتوکوپلر یعنی PC-817 تولید نمی شود. PC 817 دارای ویژگی های مختلفی است به عنوان مثال دو نوع بسته بندی، نسبت انتقال جریان، رتبه‌های مختلف CTR موجود، سازگار با RoHS، بدون سرب (Pb) و غیره. کاربرد واقعی آن شامل سرکوب نویز در مدارهای سوئیچینگ، کنترل کننده های قابل برنامه ریزی، انتقال سیگنال بین مدارهایی با ولتاژهای مختلف، انتقال سیگنال بین امپدانس های مختلف و غیره است. جزئیات بیشتر در مورد PC817 بعداً در ادامه این آموزش ارائه خواهد شد.

معرفی PC817

PC817 یک اپتوکوپلر 4 پایه است که از یک دیود ساطع مادون قرمز (IRED) و ترانزیستور نوری تشکیل شده است که به آن امکان اتصال نوری  و در عین حال عایق الکتریکی را می دهد.

دیود مادون قرمز به دو پایه اول متصل می شود و اگر به آن ولتاژ تغذیه وارد کنیم، امواج IR از این دیود ساطع می شود که باعث می شود ترانزیستور نوری به طور فوروارد بایاس شود.

اگر در سمت ورودی ولتاژ تغذیه ای وجود نداشته باشد، دیود از انتشار امواج مادون قرمز جلوگیری می کند و بنابراین ترانزیستور نوری بایاس معکوس می شود.

PC817 معمولاً در پروژه های تعبیه شده برای اهداف ایزوله استفاده می شود.

مثلاً در برخی از پروژه ها می توان PC817 را بعد از پایه های میکروکنترلر قرار داد تا EMF برگشتی حاصل از موتور را ایزوله کنیم.

PC-817 چندین کاربرد دارد به عنوان مثال سرکوب نویز در مدارهای سوئیچینگ، جداسازی ورودی/خروجی برای MCU (واحد میکرو کنترلر). PC 817 در شکل زیر نشان داده شده است.

با کلیک ر روی دکمه زیر می توانید دیتاشیت PC817 را دانلود کنید:

1. پایه های PC817

PC817 در مجموع از چهار (4) پایه تشکیل شده است، دو پایه اول به دیود ساطع مادون قرمز (IRED) و دو پایه آخر با ترانزیستور نوری متصل می شوند.

تمام این چهار پین در جدول زیر به همراه نام و وضعیت آنها آورده شده است.

نمودار پایه های PC817 در شکل زیر نشان داده شده است:

2. بسته های PC817

بسته های مختلف یک دستگاه، مدل های خود را با برخی تغییرات یا ویژگی های اضافی ارائه می دهد.

PC 817 دارای چهار بسته است که در جدول زیر نمایش داده شده است:

3. نمایش نمادین PC817

نمودار نمادین ساختار داخلی و عملکرد هر دستگاه را نشان می دهد.

نمایش نمادین PC 817 در شکل زیر نشان داده شده است:

4. ویژگی های PC817

ویژگی های هر قطعه الکترونیکی نشان دهنده توانایی آن در انجام کاری متفاوت و منحصر به فرد در مقایسه با سایر قطعات مشابه است.

تمام ویژگی های شگفت انگیز مرتبط با PC-817 در جدول زیر نشان داده شده است.

5. رتبه بندی PC817

رتبه بندی یک قطعه الکترونیکی اساساً شرایط عملکرد آن دستگاه خاص را نشان می دهد و ممکن است از قطعه ای تا قطعه دیگر متفاوت باشد.

قدرت، جریان و ولتاژ PC 817 در جدول زیر آورده شده است.

7. کاربردهای PC817

هر قطعه الکترونیکی معمولاً بر اساس اصول اولیه کاربردهای واقعی آن شناخته می شود.

کاربردهای واقعی بسیار با محبوبیت یک قطعه مرتبط هستند.

برخی از کاربردهای اصلی PC-817 در زندگی واقعی در جدول زیر ارائه شده است.

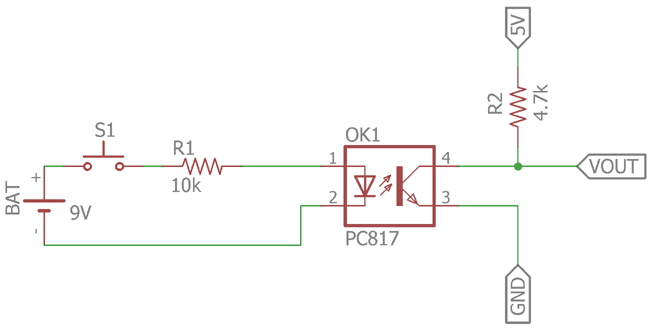

استفاده از اپتوکوپلر در مدار سوییچینگ DC

استفاده از اپتوکوپلر در تشخیص ولتاژ AC

علت استفاده از دو مقاومت 100 کیلواهمی به جای مقاومت 200 کیلویی جلوگیری از اتصال کوتاه است که به نوعی حفاظت مدار را بالاتر می برد.
