معرفی ماسفت IRF740 ، پایه ها، مشخصات و کاربردها
در این مقاله قصد داریم تا شما را با ماسفت نوع N به نام IRF740 که در مدارهای سوییچینگ بسیار پراستفاده است، آشنا کنیم.
این قطعه دارای اتلاف انرژی در حدود 125 وات است و می تواند بارهای تا 400 ولت را پشتیبانی کند. حداکثر جریان درین این قطعه 10 آمپر و ظرفیت خازنی سورس درین 1450pF می باشد.
این دستگاه عمدتاً برای کاربردهای سوئیچینگ سریع استفاده می شود و دارای مقاومت حالت روشن (ON) بسیار کم 0.55 اهم است که مقاومت بین پایه های درین و سورس است.
IRF740 شامل سه پایه به نام های سورس، درین و گیت است. گاهی اوقات به عنوان یک قطعه چهار پایه نامیده می شود که بدنه آن نیز به عنوان یک پایه در نظر گرفته می شود.
پایه گیت بین پایه های سورس و درین قرار دارد و ناحیه ای است که برای بایاس قطعه استفاده می شود. در حالی که پایه درین مکانی است که الکترون ها از کانال خارج می شوند و پایه سورس مکانی است که الکترون ها از آنجا وارد کانال می شوند.
ماسفت ها عمدتاً به دو نوع اصلی به نام های ماسفت N-channel و P-channel دسته بندی می شوند. IRF740یک ماسفت کانال N است که در آن الکترون ها مسئول ایجاد جریان در داخل این قطعه هستند، برخلاف ماسفت های کانال P که حفره ها حامل های بار هستند که وظیفه هدایت داخل قطعه را بر عهده دارند.
توجه به این نکته ضروری است که حرکت الکترون ها بهتر از حرکت حفره های داخل ماسفت است. دلیل ترجیح ماسفت های کانال N بر ماسفت های کانال P در طیف وسیعی از کاربردها نیز همین است.
ماسفت در دو حالت یعنی حالت تخلیه و حالت افزایشی کار می کند.
ماهیت الکترون ها در هر دو حالت در ماسفت های کانال N برعکس است. در حالت افزایشی، زمانی که ولتاژ وجود ندارد، جریانی در کانال وجود نخواهد داشت. با این حال، هنگامی که ولتاژ در ترمینال گیت اعمال می شود، حرکت الکترون ها را افزایش می دهد و در نتیجه هدایت را افزایش می دهد.
از سوی دیگر، در حالت تخلیه، اگر ولتاژی در پایه گیت اعمال نشود، جریان در سراسر کانال وجود دارد. با این حال، هنگامی که ولتاژ در پایه گیت اعمال می شود، حرکت الکترون ها را کاهش می دهد و در نتیجه هدایت (رسانایی) کانال را کاهش می دهد.
دیتاشیت
قبل از ااستفاده از این قطعه بد نیست برگه اطلاعات آن را مرور کنید تا متوجه مشخصات اصلی آن شوید. برای دسترسی به دیتاشیت IRF740 رو این لینک کلیک کنید.
پایه های IRF740
شکل زیر نمودار پین اوت IRF740 را نشان می دهد.
IRF740 دارای سه پایه یعنی گیت، درین و سورس است.
توصیف پایه های IRF740 | ||||
شماره پایه | توصیف پایه | Pin Name | ||
1 | برای بایاس گیت استفاده می شود | گیت | ||
2 | الکترون از طریق این پایه کانال را ترک می کنند | درین | ||
3 | الکترون ها از طریق این پایه وارد کانال می شوند | سورس |
ویژگی های IRF740
ویژگی های اصلی IRF740 در زیر آمده است.
نوع = ماسفت N-Channel
طبقه بندی= سری IRF
قابلیت سوییچینگ سریع
اتلاف توان = 125 وات
جریان درین پیوسته (ID)=10A
ولتاژ آستانه یگت (VGS-th) = 10V (محدود = ±20V)
ولتاژ شکست درین به سورس = 400 ولت
مقاومت سورس درین (RDS) = 0.55 اهم
زمان صعود 27 نانوثانیه و زمان سقوط 24 نانوثانیه است
دمای محل اتصال = 150 درجه سانتیگراد
حداکثر جریان درین = 10A
خازن سورس درین = 1450pF
بسته موجود = TO-220
کاربردهای IRF740
IRF740 در موارد زیر استفاده می شود.
مورد استفاده در USP
مورد استفاده در پروژه های ابزار دقیق
در کاربردهای سوئیچینگ استفاده می شود
مورد استفاده در درایو موتورهای DC و موتورهای AC
مورد استفاده در اینورترها
مورد استفاده در شارژرهای باتری
مورد استفاده در طراحی بالاست های لامپ های روشنایی
در کاربردهای ولتاژ بالا (High Voltage)
مثال طراحی درایو کویل جرقه زنی خودرو ساده بر اساس 555 . البته می توان این را به عنوان یک حصار الکتریکی کوچک نیز در نظر گرفت تا از ویلاها و باغ های خود در برابر حیوانات در امان بمانید.
طراحی اینورتر ساده (ساخت سیگنال AC از سیگنال DC)

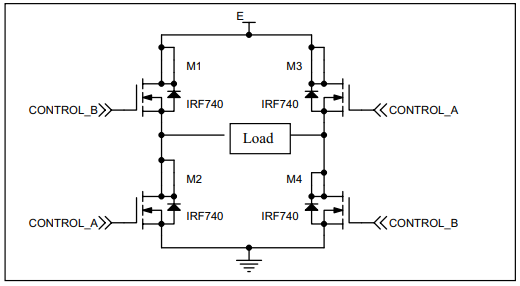

ترانزیستورهای ماسفت نشان داده شده در شکل زیر بر اساس یک الگوی "قطری" کنترل می شوند، یعنی M1 و M4
با یک سیگنال کنترل می شوند، و ماسفت های M2 و M3 نیز با سیگنال دیگری بطور همزمان کنترل می شوند. قابلیت تمام پل مبدل برای تامین مبدل با ولتاژ AC معتبر باقی می ماند. یکی دیگر از مسائل جالب سوئیچینگ توپولوژی Hbridge این است که با استفاده از ولتاژ تغذیه ورودی E، ولتاژ پیک به پیک خروجی مبدل 2E است. خروجی سیگنال بین مقادیر +E و -E در نوسان است و یک ولتاژ دوقطبی به بار اعمال می کند. سیگنال های اعمال شده به ماسفت های قطری به صورت زیر است:
