سلام دوستان! امیدواریم حال همگی شما عالی باشه. در این مقاله، به معرفی تراشه مبدل کاهنده ولتاژ یعنی مبدل باک با شماره تراشه LM2576 می پردازیم. LM2576 یک تنظیم کننده ولتاژ کاهنده است که عمدتاً برای پایین آوردن ولتاژ استفاده می شود. همچنین به عنوان مبدل باک نیز شناخته می شود و برای هدایت بار زیر 1 آمپر استفاده می شود. در نسخه سفارشی سازی شده خروجی مبدل باک، می توانید ولتاژ خروجی را به دلخواه خود تنظیم کنید. این دستگاه دارای تنظیم بار بسیار خوب است و در ولتاژهای خروجی ثابت با 3.3 ولت، 5 ولت، 12 ولت و 15 ولت موجود است. پیشنهاد می‌کنم این پست را تا انتها بخوانید، زیرا در این پست مقدمه LM2576 را که شامل دیتاشیت، پایه بندی، ویژگی‌ها و کاربردهای این قطعه LM2576 می‌شود، شرح می‌دهیم.

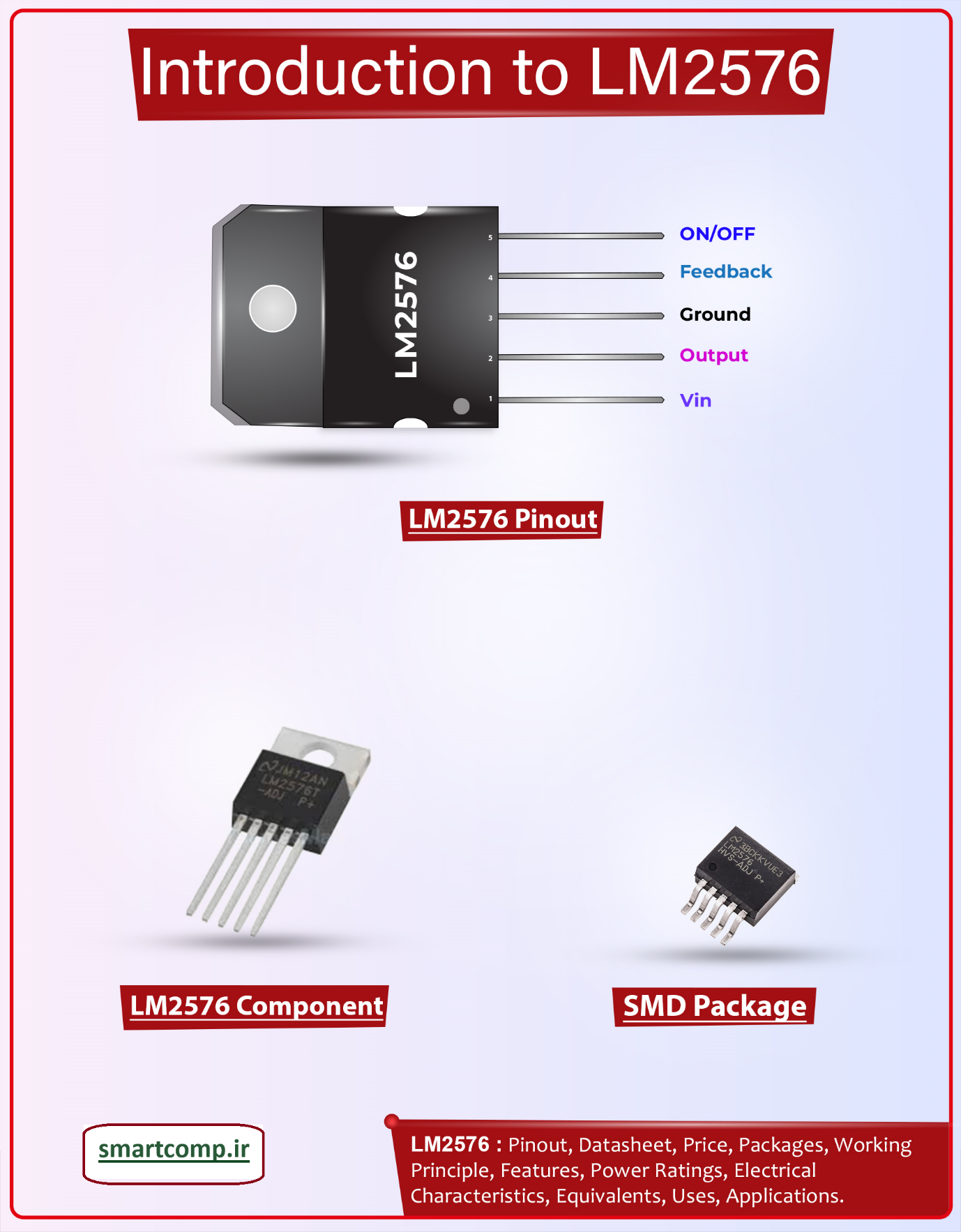

مقدمه ای بر LM2576

LM2576 یک تنظیم کننده ولتاژ و نسخه ساده شده منبع تغذیه سوئیچینگ است که تمام عملکردهای مورد نیاز برای کاهش ولتاژ در مدار را انجام می دهد.

مبدل باک با یک سوئیچ یکپارچه تعبیه شده است که می تواند بار زیر 1A را پشتیبانی کند.

LM2576 یک خط بار و تنظیم بار عالی را انجام می دهد. این تراشه در دو نسخه عرضه می شود: نسخه ولتاژ خروجی ثابت با ولتاژ 3.3 ولت، 5 ولت، 12 ولت و 15 ولت و نسخه خروجی قابل تنظیم که توانایی تنظیم خروجی مورد نظر شما را می دهد.

همچنین به آن مبدل کاهنده DC به DC می گویند که برای کاهش ولتاژ از منبع ورودی به بار خروجی استفاده می شود. جریان خروجی در طول این تنظیم ولتاژ افزایش می یابد.

این رگولاتور با یک نوسان ساز فرکانس ثابت حدود 52 کیلوهرتز و یک روش جبران فرکانس داخلی، یکپارچه شده است.

جبران فرکانس برای کاهش ارتعاش و نوسان در مدار اعمال می شود. می توان آن را با استفاده از شبکه های مقاومت-خازن به دست آورد.

جدا از تنظیم بار و خط قابل توجه، این تراشه دارای گزینه خاموش کردن دستی از طریق یک پین ON/OFF خارجی است.

قطعات خارجی کمتری برای این مبدل باک مورد نیاز است زیرا در فرکانس ثابت 52 کیلوهرتز کار می کند.

ویژگی های LM2576

دارای نسخه ثابت با خروجی 3.3 ولت، 5 ولت، 12 ولت  و 15 ولت و نسخه خروجی قابل تنظیم.

نسخه خروجی قابل تنظیم با محدوده ولتاژ: 1.23V تا 37V با تلرانس 4%در شرایط بار و خط

در دو بسته به نام های TO-263 و TO-220 موجود می باشد.

می تواند بار زیر 1 آمپر را هدایت کند.

دارای حالت آماده به کار کم مصرف، معمولا کمتر از 200 میکروآمپر.

از سلف های استاندارد و در دسترس استفاده می کند و بسیار کارآمد است.

4.75 تا 40 ولت محدوده ولتاژ ورودی است.

23 تا 37 ولت محدوده ولتاژ خروجی است.

بازده 80 درصد

مقررات بار و خط عالی.

فرکانس اسیلاتور داخلی ثابت 52 کیلوهرتز.

قابلیت خاموش کردن TTL

محافظت در برابر جریان بیش از حد و خاموش شدن حرارتی.

پایه های LM2575

LM2575 دارای 5 پایه است. شکل زیر نمودار پایه های LM2575 را نشان می دهد.

ON/OFF = I = این پایه می تواند مدار تنظیم کننده ولتاژ را با کاهش جریان ورودی به 50uA خاموش کند. کار آن ساده و سرراست است. هنگامی که ولتاژ موجود در این پایه به زیر ولتاژ آستانه 1.3 ولت تبدیل می شود، منجر به روشن شدن رگولاتور ولتاژ می شود. و هنگامی که ولتاژ به بالای 1.3 ولت تبدیل می شود، باعث خاموش شدن مبدل ولتاژ می شود. شما می توانید این خاصیت خاموش شدن را با اتصال این پایه به زمین یا با باز گذاشتن آن حذف کنید. در هر دو حالت، رگولاتور روشن خواهد شد.

 VIN = I = این ترمینال ورودی شماره 1 است که با خازن بای پس ورودی برای کاهش ولتاژ گذر و تامین جریان سوئیچینگ متصل شده است.

Output = O = پین شماره 2 مانند یک کلید داخلی عمل می کند که در آن ولتاژ بین (Vin – Vsat) و 0.5- ولت سوئیچ می شود. سیکل کاری در این پین Vout/Vin است. قسمت مسی PCB متصل به این پین عمدتاً برای کاهش کوپلینگ استفاده می شود. Ground = پین شماره 3 که باید به زمین منبع تغذیه وصل شود.

 Feedback = I = این پین شماره4 است که ولتاژ خروجی تنظیم شده برای حلقه بازخورد را نشان می دهد.

برگه داده LM2575

قبل از اینکه این قطعه را در پروژه خود نصب کنید، عاقلانه است که از طریق دیتاشیت که ویژگی های اصلی آن را پوشش می دهد، بررسی و مرور کنید. روی لینک زیر کلیک کنید و دیتاشیت LM2575 را دانلود کنید.

کاربردهای LM2575

LM2575 در کاربردهای زیر استفاده می شود.

در یک تنظیم کننده ساده و کارآمد کاهنده ولتاژ DCاستفاده می شود.

به عنوان پیش تنظیم کننده در تنظیم کننده خطی استفاده می شود

برای هدایت بار زیر 1 آمپر استفاده می شود.

در رگولاتورهای سوئیچینگ روی کارت گنجانده شده است.

در مبدل مثبت به منفی استفاده می شود.
