رگولاتور LDO به شماره AMS1117

رگولاتور LDO به شماره AMS1117

قصد داریم در این مقاله به معرفی AMS1117 بپردازیم. AMS1117 یک رگولاتور ولتاژ رایج است که با ولتاژهای ثابت و قابل تنظیم ارائه می شود. این یک قطعه 3 پایه است که عمدتاً برای هدایت بار حداکثر 1Aاستفاده می شود. ولتاژ خروجی از 1.5 تا 5 ولت متغیر است. هنگامی که در حداکثر جریان کار می کند، منجر به کاهش ولتاژ 1.3V می شود. در اینجا در مورد آرایش پایه ها، دیتاشیت، ویژگی‌ها و کاربردهای این قطعه کوچک AMS1117 صحبت خواهیم کرد.

مقدمه ای بر AMS1117

AMS1117 یک تنظیم کننده ولتاژ رایج است که عمدتاً برای تنظیم خطی با راندمان بالا و منابع سوئیچینگ پس از تنظیم استفاده می شود.

این دستگاه 3 پین به عنوان شارژر باتری نیز استفاده می شود و دارای محدوده ولتاژ خروجی از 1.5 ولت تا 5 ولت است. هنگامی که در حداکثر جریان کار می کند، ولتاژ پایین 1.3 آمپر را برمی گرداند.

رگولاتورهای ولتاژ سری AMS1117 دارای هر دو قابلیت تنظیم ولتاژ ثابت و قابل تنظیم هستند و برای پشتیبانی جریان تا 1 آمپر ساخته شده‌اند. حداکثر افت ولتاژ خروجی 1.3 ولت است که با کاهش جریان های بار ای مقدار نیز کاهش می یابد.

این رگولاتور مجهز به محدود کننده جریان است تا در هنگام تنش های اضافه بار بتواند ولتاژ را جبران کند.

AMS1117 در سه بسته شامل بسته SOT-223 به صورت نصب روی سطح(SMD)، بسته پلاستیکی TO-252 (DPAK) و بسته 8L SOIC موجود است.

از این رگولاتور در برخی موارد برای به دست آوردن ولتاژ منفی نیز استفاده می شود.

برگه اطلاعات AMS

قبل از نصب این قطعه در پروژه خود، حتماً  برگه اطلاعات آن را مرور کنید تا نمای کلی از ویژگی های اصلی و مقدار قدرت آن را بیشتر بررسی کنید.

پایه های AMS1117

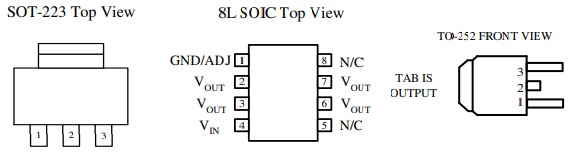

تصویر زیر نمودار پایه های AMS1117 را نشان می‌دهد.

AMS1117 دارای سه پایه به شرح زیر است: 1: تنظیم/زمین، این پایه برای تنظیم ولتاژ خروجی استفاده می شود. در مورد رگولاتور ولتاژ ثابت، به صورت زمین عمل می کند. 2: خروجی ولتاژ/Vout، ولتاژ خروجی تنظیم شده توسط پایه Adjust از این پایه به دست می آید. 3: ولتاژ ورودی (Vin) این پایه، ولتاژ ورودی را دریافت می کند و بعد از تثبیت مقدار تنظیم شده را در ولتاژ خروجی تولید میکند.

ویژگی های AMS1117

در زیر ویژگی های AMS1117 آورده شده است.

تنظیم کننده ولتاژ با افت پایین (Low Drop-Out).

سه پایه تنظیم کننده ولتاژ خطی ثابت/قابل تنظیم

نوع ولتاژ ثابت: 1.5 ولت، 1.8 ولت، 2.5 ولت، 2.85 ولت، 3.3 ولت و 5 ولت

محدوده ولتاژ قابل تنظیم: 1.25 ولت تا 13.8 ولت

محافظ داخلی محدود کننده حرارت و جریان.

جریان خروجی = 1000 میلی آمپر

دمای پیوندی = 125 درجه سانتیگراد

حداکثر افت ولتاژ خروجی = 1.3 ولت

در سه نوع بسته: SOT-223، SO-8 Package و TO-252

کاربردهای AMS1117

AMS1117 که در بردهای آردوینو برای تنظیم ولتاژ 5 ولت و 3.3 ولت استفاده می شود، مشابه سایر رگولاتورهای ولتاژ خطی مانند LM317 و 7805 است. معمولاً به دلیل افت ولتاژ پایین معروف است و در بسته بندی SMD موجود است.

بسته به ولتاژ خروجی و بسته بندی، این رگولاتور ولتاژ خطی به انواع مختلفی طبقه بندی می شود.

اگر یک ولتاژ ثابت در پایه Vin رگولاتور اعمال شود، یک ولتاژ خروجی تنظیم شده در پایه Vout دریافت خواهیم کرد. پایه Adj/Ground در این حالت به زمین متصل می شود.

با اضافه کردن یک خازن در ولتاژ خروجی جریان دهی را افزایش داده و احتمال تاثیر نویز را از رگولاتور کاهش می دهیم. شکل زیر یک رگولاتور تثبیت کننده ولتاژ ثابت را نشان می دهد.

در یک تنظیم کننده ولتاژ متغیر (قابل تنظیم)، دو مقاومت خارجی برای شناسایی ولتاژ خروجی رگولاتور گنجانده شده است.

از شکل مدار زیر می بینید، دو مقاومت R1 و R2 برای تشخیص ولتاژ خروجی رگولاتور اضافه شده است.

خازن ها برای حذف هرگونه نویز به مدار اضافه می شوند.

فرمول زیر برای تعیین ولتاژ خروجی است که بر اساس دو مقاومت R1 و R2 است. برای پی بردن به ولتاژ خروجی مورد نظر، می توانیم R1 و R2 (باید کمتر از 1k باشد) به انتخاب خودمان انتخاب کنیم.

Vout = Vref * (1 + R2/R1) + I_Adj * R2

برای رگولاتور ولتاژ قابل تنظیم به دو مقاومت خارجی برای تعیین ولتاژ خروجی رگولاتور نیاز داریم.

خازن C_Adj یک المان اختیاری است که در صورت نیاز می تواند برای بهبود و کاهش ریپل در خروجی اضافه شود. دو خازن دیگر به ترتیب می تواند برای حذف نویز ورودی و خروجی به عنوان فیلتر اضافه شوند.

کاربردهای AMS1117

در مدارهای محدود کننده جریان استفاده می شود.

در مدارهای کنترل موتور استفاده می شود.

در مدارهایی با ولتاژ منفی بکار گرفته می شود.

در منبع تغذیه متغیر استفاده می شود.

برای تنظیم ولتاژ از 5 ولت به 3.3 ولت بسیار پراستفاده است.

در سیستم های کامپیوتر رومیزی استفاده می شود.
