سلام دوستان! امیدواریم حالتون عالی باشه.. در این مقاله، قصد داریم شما را با تراشه تقویت کننده عملیاتی (آپ-امپ) با شماره TL081 آشنا کنیم.
TL081 یک تقویت‌کننده عملیاتیتکی با ورودی JFETهمه‌منظوره است که دارای ایمنی بالای نویز و ویژگی‌های آفست مناسب است. دارای امپدانس ورودی بالا و جریان افست کم است. ولتاژ افست این تراشه، آن را به یک انتخاب ایده آل برای کاربردهای تقویت کننده تبدیل می کند. این تراشه، ترانزیستورهای دوقطبی و JFET ولتاژ بالا را در یک جا بطور فشرده ترکیب می کند.
این مقاله را تا انتها بخوانید چرا که ما معرفی کامل TL081 را که شامل دیتاشیت، پایه ها، ویژگی‌ها و کاربردها می‌شود، توضیح خواهیم داد.
مقدمه ای بر TL081
TL081 یک تقویت‌کننده عملیاتی با ورودی JFET سرعت بالا است که دارای نرخ پاسخ خروجی نسبت به ورودی بالا (Slew rate) و جریان‌های بایاس و افست پایین است.
دارای ضریب دمایی ولتاژ آفست پایین با ولتاژ تغذیه حدود 18-+ ولت و ولتاژ ورودی حدود 15-+ ولت است.
به علاوه، دارای ولتاژ آفست ساخته شده داخلی است و نیاز به جریان تغذیه کم دارد
این قابلیت را دارد که سرعت پاسخ سریع و پهنای باند بهره زیادی را حفظ کند.
برگه داده TL081
قبل از اینکه این تراشه را در پروژه خود بگنجانید، عاقلانه است که نگاهی به دیتاشیت آن داشته باشید که ویژگی های اصلی قطعه را نشان می دهد. روی لینک زیر کلیک کنید و دیتاشیت TL081 را دانلود کنید.
پایه هایTL081
در مجموع 8 پایه در این آپ امپ وجود دارد که در زیر توضیح داده شده است.
| مقادیر ماکزیمم مطلق TL081 | ||||
| شماره پایه | توصیف | نام پایه | ||
| 1,5 | برای تنظیم ولتاژ آفست استفاده می شود | |||
| 2 | ورودی معکوس کننده | IN - | ||
| 3 | ورودی غیر معکوس کننده | IN + | ||
| 4 | زمین | GND | ||
| 6 | خروجی | Output | ||
| 7 | ولتاژ تغذیه | Vcc | ||
| 8 | به جایی متصل نیست | NC | ||

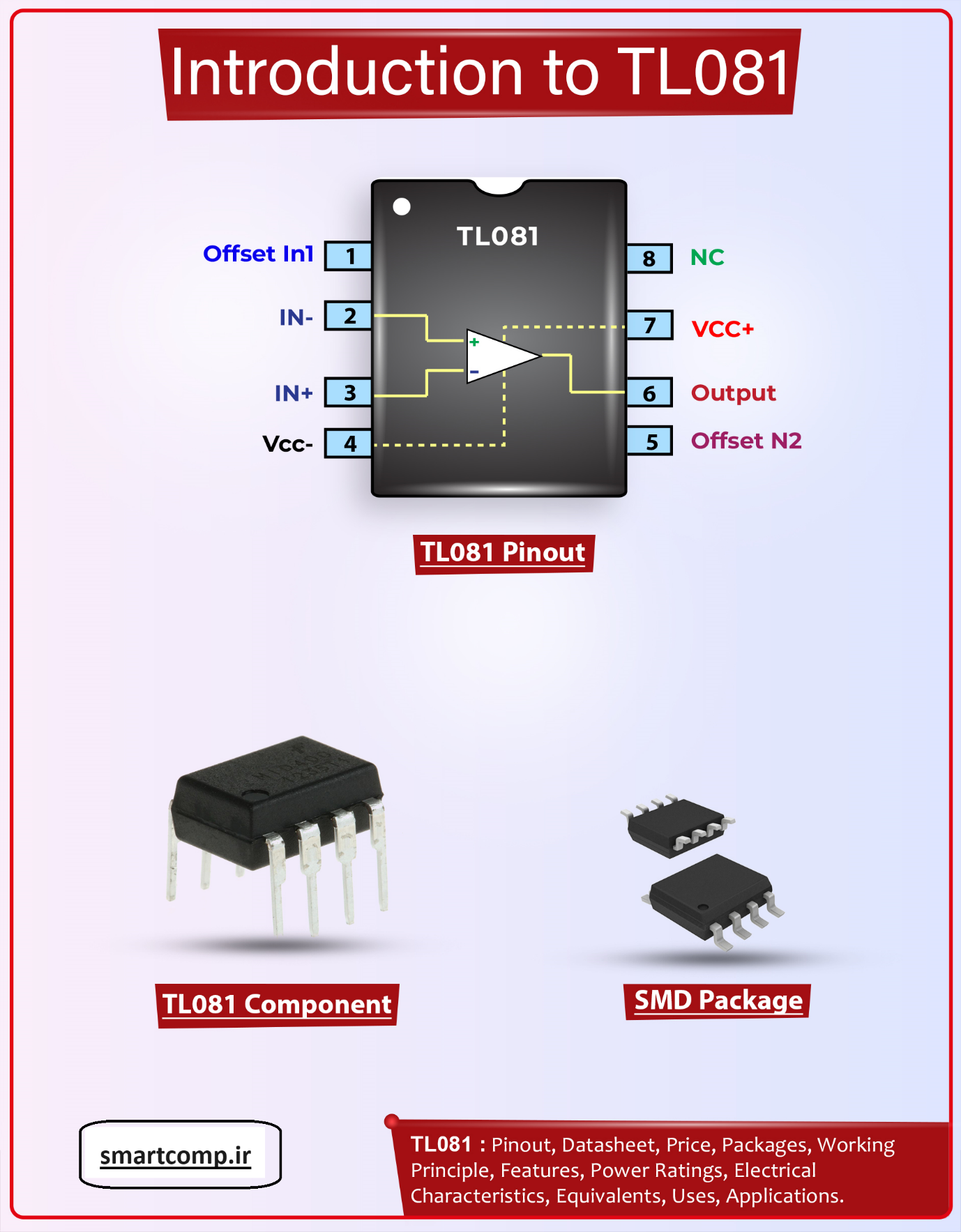

شکل زیر نمودار پایه های TL081 را نشان می دهد.
از 8 پایه در این تراشه، 7 پایه با عملکردهای خاصی مرتبط هستند در حالی که یک پایه (پایه شماره 8) به جایی متصل نیست.
ویژگی های TL081
ویژگی های اصلی TL081 در زیر آمده است.
محدوده ولتاژ تفاضلی و حالت مشترک گسترده
بایاس ورودی و جریان آفست پایین
جریان بایاس ورودی = 200 pA
GBP - پهنای باند بهره = 3 مگاهرتز
عملکرد بدون قفل
نرخ پاسخ سریع = 16 V/us
ولتاژ تغذیه: 7 ولت تا 36 ولت
اتلاف توان = 670mW
همراه با جبران فرکانس داخلی است
CMRR - نسبت رد مد مشترک = 70 دسی بل تا 86 دسی بل
حفاظت در برابر اتصال کوتاه خروجی
امپدانس ورودی بالا
جریان منبع عملیاتی = 1.4 میلی آمپر
در بسته های 8 پایه ای PDIP، SOIC عرضه می شود
حداکثر مطلق مقادیر TL081
جدول زیر حداکثر مقادیر مطلق TL081 را نشان می دهد.
| Absolute Maximum Ratings TL081 | ||||
| ردیف | وظیفه | نماد | مقدار | Unit |
| 1 | ولتاژ تغذیه | Vcc | +-18 | V |
| 2 | ولتاژ ورودی | Vin | +-15 | V |
| 3 | ولتاژ تفاضلی ورودی | Vid | +-30 | V |
| 4 | اتلاف توان | Ptot | 680 | mW |
| 5 | اتصال کوتاه خروجی | نامحدود | ||
| 6 | بسته بندی موجود | PDIP, SOIC Packages | ||
| 7 | رنج دمای کاری | Tstg | -65 to 150 | C |
مقادیر همه ولتاژها، به استثنای ولتاژ دیفرانسیلی، با توجه به زمین ولتاژهای تغذیه که در آن نقطه وسط بین VCC+ و VCC- یک سطح مرجع صفر است اندازه گیری می شود.
توجه به این نکته مهم است که مقدار ولتاژ ورودی هرگز نباید از مقدار ولتاژ تغذیه بیشتر باشد. ولتاژ تغذیه در اینجا، در این مورد، +-18 ولت است در حالی که دامنه ولتاژ ورودی +-15 ولت است.
اتلاف توان 680 میلی وات و محدوده دمای کاری 65- تا 150 درجه سانتیگراد است.
ولتاژهای دیفرانسیل به صورت ترمینال ورودی غیر معکوس نسبت به ترمینال ورودی معکوس در نظر گرفته می شوند.
علاوه بر این، خروجی نسبت به زمین یا به یکی از منابع در نظر گرفته می شود. دما و/یا ولتاژ تغذیه باید تحت کنترل باشد تا از میزان اتلاف تجاوز نشود.
اتصال کوتاه می تواند باعث اتلاف مخرب و گرمای بیش از حد شود.
کاربردهای TL081
در پیش تقویت صدا گنجانده شده است.
در مدارهای تقویت کننده استفاده می شود.
در مدارهایی که نیاز به امپدانس ورودی بالا دارند استفاده می شود.
تقویت کننده های نمونه بردار/نگه دار (sample & hold)
آشکارسازهای قله
فیلترهای فعال
مقایسه کننده ها
فانکشن ژنراتورها
