سلام به همه دوستان و همراهان اسمارت کامپ! امیدواریم حال همه شما خوب باشه. در این مقاله، قصد داریم اطلاعاتی راجع به تراشه تقویت کننده عملیاتی (op amp) دوتایی به شماره TL072 را با شما به اشتراک بگذاریم. TL 072 اساساً از ترانزیستور پیوند اثر میدان با سرعت بالا (JFET) تشکیل شده است. همچنین به عنوان تقویت کننده عملیاتی دوتایی شناخته می شود. دارای یک ترانزیستور دوقطبی و JFET ولتاژ بالا در بدنه خود است. از ویژگی های مهم TL-072 می توان به جریان آفست کم، نرخ چرخش (Slew rate) سریع، ولتاژ ورودی پایین، ضریب دمای افست پایین و غیره اشاره کرد.
برخی از ویژگی های اصلی آن شامل مصرف برق کم، نویز کم، محدوده ولتاژ ورودی حالت مشترک شامل Vcc، عملکرد بدون لچ می باشد. میکسرهای صوتی، منبع تغذیه بدون وقفه (UPS) و غیره از جمله کاربردهای این تراشه است. جزئیات بیشتر در مورد TL-072 بعداً در قسمت های مختلف این آموزش ارائه خواهد شد.
مقدمه ای بر TL072
TL072 یک ترانزیستور پیوند اثر میدان است که به اختصار JFET نامیده می شود. گاهی اوقات به عنوان تقویت کننده عملیاتی دوتایی نیز شناخته می شود. دارای چندین ویژگی شگفت انگیز مختلف از جمله نویز کم، مصرف انرژی کم، نرخ چرخش بالا، عملکرد بدون لچ، ضریب دمای پایین است. می توان از آن در یو پی اس، میکسرهای صوتی، اینورترهای خورشیدی، اسیلوسکوپ، اینورترهای AC و غیره استفاده کرد. TL-072 در شکل زیر نشان داده شده است.
پایه های TL072
TL 072 در مجموع دارای هشت (8) پایه است که هر یک از پایه ها عملکرد جداگانه ای دارند.
تمام هشت پایه در جدول زیر آورده شده است:
| TL072 Pinout | ||||
| ردیف | نام پایه | وظیفه پایه | ||
| 1 | Pin # 1 | Output A | ||
| 2 | Pin # 2 | Inverting Input A | ||
| 3 | Pin # 3 | Non-Inverting Input A | ||
| 4 | Pin # 4 | Ground(GND) | ||
| 5 | Pin # 5 | Non-Inverting Input B | ||
| 6 | Pin # 6 | Inverting Input B | ||
| 7 | Pin # 7 | Output B | ||
| 8 | Pin # 8 | Vcc | ||
نمودار پایه بندی TL072 با برچسب مناسب شامل انیمیشن، تصویر واقعی و نمایش نمادین آن، در شکل زیر نشان داده شده است:
تقویت کننده داخلی TL072
تقویت کننده داخلی مورد استفاده در TL 072 در شکل زیر نشان داده شده است.
TL-072 از دو تقویت کننده داخلی همانطور که در بخش زیر نشان داده شده است استفاده می کند.
نمایش نمادین TL072
نمایش نمادین هر قطعه الکترونیکی ساختار داخلی آن قطعه را نشان می دهد.
نمودار نمادین TL-072 در شکل زیر نشان داده شده است.
در شکل بالا می بینید که دو آمپلی فایر در ساختار داخلی TL 072 وجود دارد.
ورودی های تقویت کننده 1 به پایه 1 و 3 و خروجی آن به پایه 1 متصل می شود.
ورودی های آمپلی فایر دوم به پایه 5 و 6 و خروجی آن به پایه 7 متصل می شود.
نمودار شماتیک TL072
نمودار شماتیک یک قطعه الکترونیکی عملکرد داخلی آن را نشان می دهد.
نمودار شماتیک کاملاً برچسب گذاری شده TL-072 به درک بهتر کاربر جدید کمک زیادی می کند.
نمودار شماتیک با برچسب مناسب TL 072 در شکل زیر نشان داده شده است.
رتبه بندی TL072
قبل از استفاده از قطعه الکترونیکی خاص، درجه‌بندی جریان، توان و ولتاژ باید برای کاربر مشخص باشد.
این پارامترها نشان می دهند که چه مقدار انرژی توسط قطعه خاص مصرف می شود.

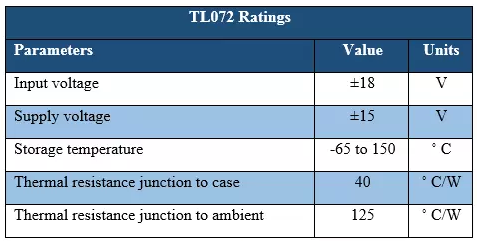

رتبه بندی جریان، توان و ولتاژ به همراه مقادیر معمولی و واحدهای SI در شکل زیر نشان داده شده است.
ویژگی های TL072
TL 072 دارای ویژگی های شگفت انگیز متفاوتی است، تعدادی از ویژگی های اصلی مرتبط با TL 072 در زیر آورده شده است.
ولتاژ حالت مشترک گسترده
ولتاژ بایاس کم
جریان آفست ورودی کم
نویز پایین.
مصرف برق کم.
جبران فرکانس داخلی
نرخ چرخش بالا (Slew rate)
عملکرد بدون لچ
حفاظت از اتصال کوتاه خروجی
کاربردهای TL072
TL 072 کاربردهای مختلفی دارد که برخی از آنها در زیر آورده شده است:
میکسرهای صوتی
اینورترهای AC
درایوهای VF
اسیلوسکوپ ها
سیستم های با پروجکشن DLP.
اینورترهای خورشیدی
منبع تغذیه بدون وقفه (UPS).
طرح کامل مدار یک نوسان ساز، در شکل زیر نشان داده شده است.
