سلام به همه دوستان! امیدواریم حال همه شما خوب باشه. در این مقاله قصد داریم بحث مفصلی در مورد تراشه آپ امپ LM358 ارائه کنیم. LM-358 دارای دو تقویت کننده عملیاتی داخلی (Op-amp) است که دارای جبران ساز داخلی فرکانس است. این تراشه به طور ویژه برای انجام وظایف خود از یک منبع منبع تغذیه با استفاده از طیف گسترده ای از ولتاژ طراحی شده است. همچنین این تراشه می تواند با استفاده از منبع تغذیه مثبت و منفی عملیات مختلفی را انجام دهند. جریان  کم خروجی به میزان ولتاژ منبع تغذیه بستگی ندارد. LM358 دارای ویژگی های زیادی از جمله بهره ولتاژ DC بالا، پهنای باند زیاد، ورودی برابر با منبع تغذیه، نوسان ولتاژ خروجی زیاد، ولتاژ ورودی مد مشترک شامل زمین می باشد. اینها چند ویژگی اصلی مرتبط با تقویت کننده عملیاتی LM-358 بودند. LM358 طیف بسیار گسترده ای از کاربردهای واقعی دارد. کاربردهای آن شامل بلوک های بهره DC، تقویت کننده های ترانسدیوسر و در مدارهای تقویت کننده عملیاتی است که می توانند با استفاده از منبع تغذیه واحد پیاده سازی شوند. LM-358 را می توان به طور مستقیم با منبع ولتاژ 3.3 ولت استفاده کرد که رایج ترین استاندارد ولتاژ در سیستم های دیجیتال است. جزئیات بیشتر در مورد LM-358 در بخش های بعدی ارائه خواهد شد.

مقدمه ای بر LM358

LM358 دارای دو تقویت کننده داخلی است. اینها به صورت داخلی جبران می شوند. می توان آن را با یک منبع تغذیه واحد و همچنین از منابع منبع تغذیه مثبت و منفی تغذیه کرد. جریان درین کم آن مستقل از مقدار منبع تغذیه است. محدوده ولتاژ گسترده و نوسان خروجی زیاد از ویژگی های اصلی آن است. بلوک های بهره DC و تقویت کننده های ترانسدیوسر، فیلترهای فعال و مدارهای مبتنی بر آپ امپ نمونه ای از کاربردهای واقعی آن هستند. LM-358 در شکل زیر نشان داده شده است.

1. پایه های LM358

LM-358 در مجموع دارای هشت پایه با عملکردهای جداگانه است.

همه این پایه ها به ترتیب در جدول نشان داده شده در شکل زیر فهرست شده اند.

2. توضیحات پایه های LM358

هر یک از پایه ها عملکردهای جداگانه ای دارند و ما باید در مورد هر عملکرد بدانیم.

عملکرد پایه های LM 358 در جدول نشان داده شده در شکل زیر آورده شده است.

3. پایه بندی LM358

نمودار پایه بندی هر قطعه الکترونیکی درک بهتری در مورد پیکربندی پایه های آن برای استفاده صحیح از آن ارائه می دهد.

نمودار پایه بندی LM 358 در شکل زیر نشان داده شده است.

4. بسته بندی LM358

بسته ها برای ارائه مدل های مختلف یک قطعه الکترونیکی طراحی شده اند.

بسته های LM 358 در جدول ارائه شده در شکل زیر نشان داده شده است.

PDIP، TO-CAN، SOIC و DSBGA

5. ابعاد بسته های LM358

معمولاً ابعاد مختلف به بسته های مختلف داده می شود.

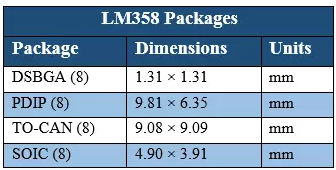

ابعاد بسته بندی LM 358 به همراه واحدهای آن در جدول ارائه شده در شکل زیر آمده است.

6. نمودار نمادین LM358

نمایش نمادین ساختار داخلی هر قطعه خاص را نشان می دهد.

نمایش نمادین LM 358 در شکل زیر نشان داده شده است.

7. رتبه بندی LM358

رتبه بندی یک دستگاه میزان ولتاژ/جریان/قدرت مورد نیاز آن دستگاه الکترونیکی خاص را نشان می دهد.

رتبه بندی LM358 در جدول ارائه شده در شکل زیر ذکر شده است.

8. مزایای LM358

LM-358 چندین مزیت مختلف دارد که در زیر به تعدادی از آنها اشاره شده است.

نیازی به تغذیه دوبل نیست.

سازگاری با همه اشکال منطق ها (TTL، CMOS و...).

دارای دو آپ امپ مستقل، جبران شده داخلی.

تخلیه تغذیه مناسب برای کار با باتری.

حسگر مستقیم نزدیک زمین

9. کاربردهای LM358

LM358 کاربردهای واقعی زیادی دارد.

برخی از کاربردهای رایج در جدول نشان داده شده در شکل زیر آورده شده است.

بلوک های بهره DC

تقویت کننده های مبدل.

تقویت سیگنال عمومی

فیلترهای فعال

مدارهای تقویت کننده عملیاتی

ترنسمیتر لوپ جریان برای 4 تا 20 میلی آمپر.

10. برخی از مدارهای کاربردی

تشخیص نور محیطی

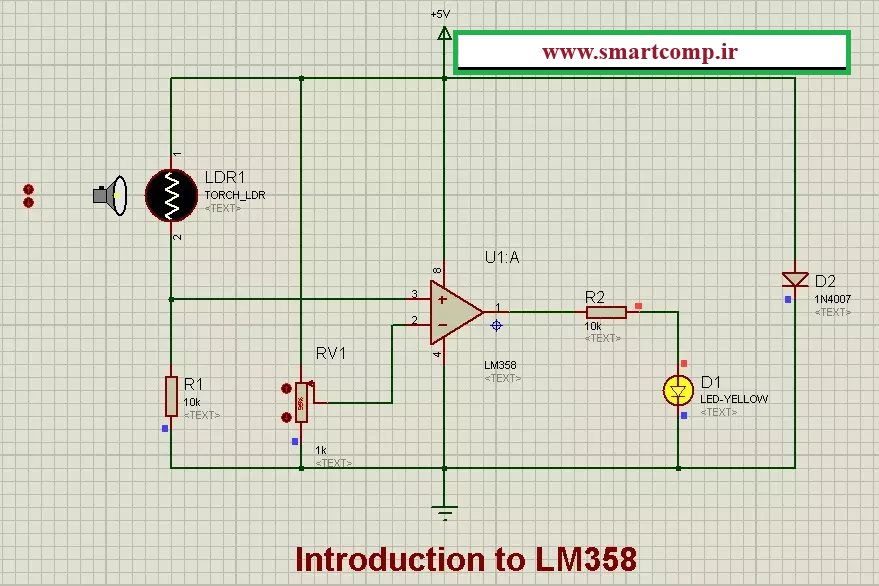

در این مدار به کمک سنسور نوری LDR و آپ امپ به تشخیص نور در محیط می پردازیم.

وقتی LDR تاریک است، LED خاموش می‌ماند اما وقتی LDR روشن می‌شود، LED نیز روشن می‌شود.

مقاومت متغیر برای تنظیم حساسیت استفاده می شود.

در تصویر زیر وضعیت ON آن را نشان داده ایم:

در شکل بالا می بینید که اکنون LED روشن است زیرا LDR روشن است.
