سلام دوستان! امیدواریم امروز حالتون خوب باشه. در این مقاله، شما را با تراشه تقویت کننده عملیاتی LF353N آشنا خواهیم کرد.
LF353N یک تراشه با دو آپ امپ امپدانس بالا با ورودی JFET با پهنای باند وسیع است که به طور گسترده در مدارهای پرسرعت و کم نویز استفاده می شود. جریان بایاس پایین و نویز ورودی کم، آن را انتخاب خوبی برای کاربردهای تقویت کننده صدا می کند. دارای نرخ پاسخ (13V/uS) و پهنای باند وسیع در حدود (4MHz) است.
پیشنهاد می‌کنیم این پست را تا انتها مطالعه کنید، زیرا به معرفی کامل LF353N شامل دیتاشیت، پایه ها، ویژگی‌ها و کاربردها پرداخته ایم.
مقدمه ای بر LF353N
LF353N که توسط تگزاس اینسترومنت معرفی شد، یک تراشه آپ امپ دوتایی با امپدانس ورودی بالا است که ورودی اش از طریق یک JFET ولتاژ بالا متصل می شود.
این تراشه به طور گسترده ای در کاربردهای سوئیچینگ سریع جریان پایین و نویز کم استفاده می شود.
دو خروجی در تراشه وجود دارد، یعنی خروجی A و خروجی B. و دو آپ امپ که هر آپ امپ شامل دو ورودی است، یعنی ورودی معکوس (-) و ورودی غیر معکوس (+).
این تراشه دارای دو آپ امپ مستقل است که در طیف وسیعی از ولتاژهای منبع تغذیه کار می کنند.
تراشه LF353N با سرعت پاسخ بالا و امپدانس ورودی بالا دارای ولتاژ جبران داخلی آفست ورودی است.
همچنین با محدوده ولتاژ منبع تغذیه ± 18 ولت و با ولتاژ ورودی دیفرانسیل حدود 30 ولت موجود است.
توان اتلاف 500mW است که به عنوان حداکثر انرژی تلف شده در طول کار این تراشه تعریف می شود.
برگه داده LF353N
قبل از اینکه این تراشه را در پروژه خود بگنجانید، عاقلانه است که برگه اطلاعات آن را مرور کنید تا پی به ویژگی های اصلی این تراشه ببرید. برای دانلود دیتاشیت LF353N روی لینک زیر کلیک کنید.
پایه های LF353N

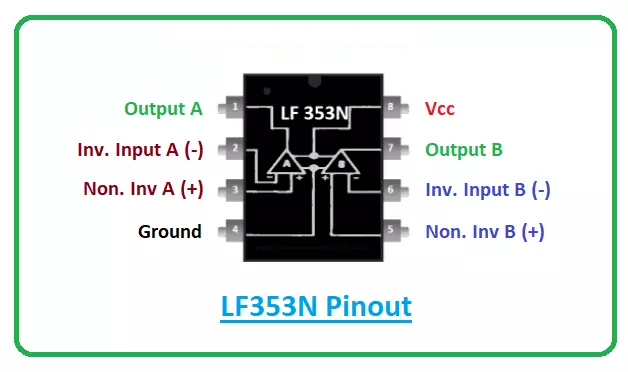

شکل زیر نمودار پایه های LF353N را نشان می دهد.
این تراشه در مجموع 8 پایه را در خود جای داده است. جدول زیر نام پایه و توضیحات پایه به پایه نصب شده بر روی تراشه را نشان می دهد.
توضیحات پایه های LF353N
| Pin Description of LF353N | ||||
| شماره پایه | توصیف پایه | نام پایه | ||
| 1 | خروجی آپ امپ 1 | OUT (A) | ||
| 2 | ورودی معکوس کننده آپ امپ 1 | INPUT- A(-) | ||
| 3 | ورودی غیر معکوس کننده آپ امپ 1 | INPUT- A(+) | ||
| 4 | پایه زمین یا تغذیه منفی | Power (-Vs) | ||
| 5 | ورودی غیر معکوس کننده آپ امپ 2 | INPUT- B(+) | ||
| 6 | ورودی معکوس کننده آپ امپ 2 | INPUT- B(-) | ||
| 7 | خروجی معکوس کننده آپ امپ 2 | OUTPUT B | ||
| 8 | پایه منبع تغذیه مثبت | +Vcc | ||
ویژگی های LF353N
دو تا Op-Amp با ورودی JFETدارد.
سرعت پاسخ بالا 13V/μs
امپدانس ورودی بالا
جریان نویز ورودی کم
ولتاژ نویز ورودی پایین
جریان منبع = 6.5 میلی آمپر (حداکثر)
بهره پهنای باند = 4 مگاهرتز
ولتاژ منبع تغذیه = ± 18 ولت
بسته های موجود = بسته 8 پین SOIC و PDIP
جایگزین های LF353N
معادل های زیر را می توان به عنوان جایگزین LF353N در نظر گرفت.
LM1558
TL074
MCP6002
در حین کار با گزینه های جایگزین، مطمئن شوید که پایه های آنها را بررسی کرده اید. به احتمال زیاد پایه های گزینه‌های جایگزین با پایه های LF353N متفاوت است.
کاربردهای LF353N
LF353N در کاربردهای زیر استفاده می شود.
در طرح هاییی با امپدانس ورودی بالا استفاده می شود
در مدارهای صوتی کم نویز استفاده می شود
مورد استفاده در انتگرال گیرهای با سرعت بالا
در مدار نمونه بردار/نگه دار
