سلام به همه اسمارت کامپی ها! امیدواریم حال همه شما خوب باشه. در این آموزش قصد داریم راجع به معرفی مفصل تراشه مالتی پلکسر/ دی مالتی پلکسر CMOS به شماره CD4051 صحبت کنیم. CD4051 یک مالتی پلکسر و دی مالتی پلکسر آنالوگ است. جریان نشتی خاموش بسیار کم و امپدانس روشن پایینی دارد. در محدوده ولتاژ کامل، توان خیلی کمی توسط CD-4051 تلف می شود. CD-4051 یک مالتی پلکسر هشت (8) کانالی است و دارای سه ورودی کنترلی به نام های A، B و C است. این ورودی ها تنها 1 کانال از 8 کانال را به خروجی متصل می کنند تا خروجی مورد نظر را به دست آورند. هنگامی که از CD 4051 به عنوان دی مالتی پلکسر استفاده می شود، ترمینال های کانال I/O به صورت خروجی و O/I به صورت پایانه های ورودی تبدیل می شوند. CD-4051 دارای بسیاری از ویژگی های شگفت انگیز است به عنوان مثال. رمزگشایی آدرس باینری داخل تراشه، دامنه وسیع سیگنال های آنالوگ و همچنین پشتیبانی از سطوح سیگنال دیجیتال، تخصیص کانال ورودی بعدی به خروجی بدون همپوشانی با کانال قبلی. CD-4051 را می توان در ورود یک سیگنال یه سیستم، مبدل آنالوگ به دیجیتال، مبدل دیجیتال به آنالوگ، مالتی پلکس سازی آنالوگ و دیجیتال و دمولتی پلکسینگ استفاده کرد.

مقدمه ای بر CD4051

CD4051 یک مالتی پلکسر و دی مولتی پلکسر آنالوگ 8 کاناله است که توسط سیگنال های دیجیتال کنترل می شود. بنابراین، این قطعات معمولاً به عنوان سوئیچ های آنالوگ با کنترل دیجیتال شناخته می شوند.

دارای امپدانس روشن پایین و جریان نشتی خاموش بسیار پایین است. توان بسیار کم را در محدوده های ولتاژ کامل VDD-VSS و VDD-VEE تلف می کند. از بین بردن همپوشانی کانال ها و دامنه وسیع سیگنال های آنالوگ ویژگی اصلی آن است.

می توان از آن برای تبدیل آنالوگ به دیجیتال (A / D) و همچنین تبدیل دیجیتال به آنالوگ (D / A) استفاده کرد.

16 پین CD-4051 در شکل زیر نشان داده شده است.

برگه اطلاعات CD4051

اگر می خواهید دانش عمیقی در مورد هر قطعه الکترونیکی کسب کنید، بهترین کار این است که دیتاشیت آن را بخوانید.

با کلیک بر روی لینک می توانید دیتاشیت CD4051 را دانلود کنید:

1. پایه های CD4051

نمودار پایه ها به ما کمک می کند تا پیکربندی پین های هر قطعه الکترونیکی را درک کنیم.

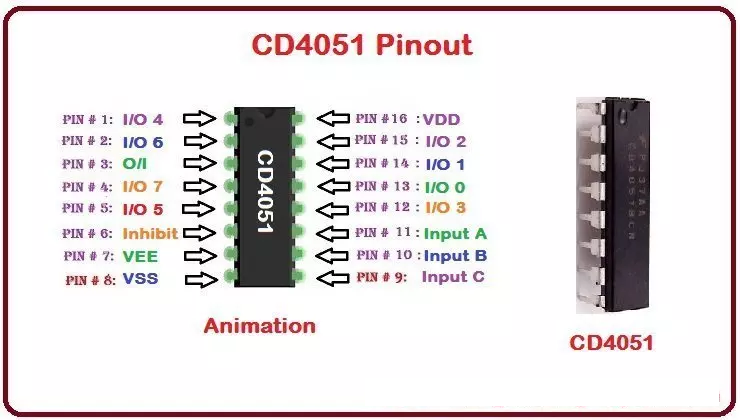

نمودار پایه ها CD 4051 با برچسب، در شکل زیر نشان داده شده است:

همانطور که در بالا می توانید در نمودار پایه CD4051 که دارای:

3 پایه ورودی

8 پایه ورودی/خروجی

3 پایه تغذیه.

پایه شماره 6 Inhibit است.

پایه شماره 3 پایه O/I است.

این پایه های CD4051 در بخش های زیر به طور دقیق تر توضیح داده شده اند.

پایه های CD4051

CD4051 دارای شانزده پایه ای است که برخی از آنها به عنوان ورودی و برخی به عنوان خروجی عمل می کنند.

تمام پین ها در جدول زیر فهرست شده اند.

عملکرد پایه های CD4051

هر پین دارای عملکرد اختصاصی و متفاوت است.

عملکرد هر یک از پین ها در جدول نشان داده شده در شکل زیر آورده شده است.

2. بسته بندی های CD4051

بسته ها فقط مدل های مختلف یک قطعه را نشان می دهند.

CD-4051 دارای 5 بسته مختلف است که همه آنها در جدول زیر آورده شده است.

3. ویژگی های CD4051

بر اساس ویژگی ها می توان کارایی و محبوبیت هر قطعه الکترونیکی را تشخیص داد.

برخی از ویژگی های اصلی CD-4051 در جدول نشان داده شده در شکل زیر آمده است.

4. درجه بندی CD4051

توان مورد نیاز یک دستگاه را می توان با درجه بندی آن قطعه خاص تخمین زد.

درجه بندی CD 4051 در جدول نشان داده شده در شکل زیر آورده شده است.

5. کاربردهای CD4051

CD-4051 را می توان در بسیاری از کاربرد ها استفاده کرد.

برخی از کاربردهای اصلی در جدول زیر آورده شده است.
